Pergole Ray Fitilleri

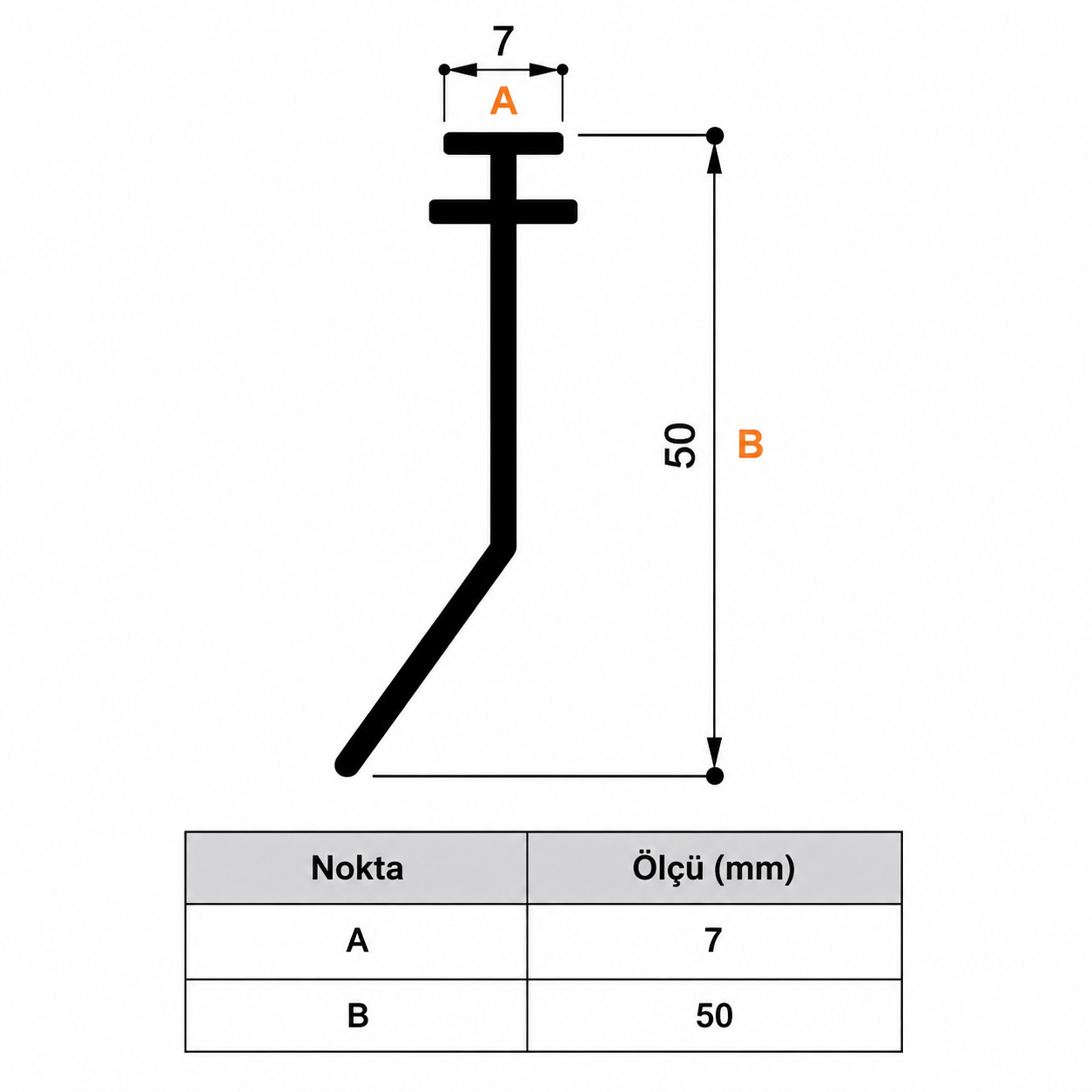

Geometrik Tasarım ve Kesit Analizi

• Geçme Tırnak (Kök) Genişliği: 7 mm (Alüminyum taşıyıcı ray profillerinin yan tırnak yataklarına tam ölçüsünde kilitlenir).

• Toplam Profil Yükseklik / Kanat Boyu: 50 mm (Geniş kesitli ve derin ray profillerinin iç çeper boşluklarını hatasız kapatacak ekstra uzunluğa sahiptir).

• Kanal ve Geometri Yapısı: Ürün, üst kısmında profile mekanik kilitlenme sağlayan H-tipi 7 mm'lik çift tırnaklı bir montaj köküne, hemen altında stabilizasyonu destekleyen yatay bir flanşa (baskı köprüsüne) ve aşağıya doğru belirli bir açıyla uzanan 50 mm’lik esnek asimetrik sıyırıcı kanat (bayrak) geometrisine sahiptir. Artan kanat boyu, derin kesitlerde bile sarkma yapmayacak mukavemettedir.

Sistemdeki Fonksiyonel Görevi:

• Mekanizma Koruma ve Toz Bariyeri: Katlanır raylı tente sistemlerinin yan taşıyıcı kirişleri (rayları) içinde hareket eden tekerlekli araba gruplarının ve yürüyen aksamların dış ortamdan izole edilmesini sağlar. Ray içine toz, yaprak, polen ve pislik girmesini önleyerek mekanizmanın tıkanmasını engeller.

• Rüzgar ve Ses İzolasyonu (Islık Kesici): Tentenin açılması ve kapanması esnasında hareketli lamellerle birlikte esneyerek dikey hat boyunca rüzgâr geçişini engeller. Sert rüzgarlarda derin profil boşluklarından kaynaklanabilecek ıslık sesini kesin olarak keser.

• Açılı Süpürme ve Sızdırmazlık: 50 mm'lik açılı esnek kanat yapısı, yürüyen lamel profillerinin yan yüzeylerine hafif bir baskıyla sürekli temas halinde kalır. Bu sayede hareket esnasında yan çeperlerden gelebilecek su serpintilerini dışarıya doğru süpürerek etkili bir sızdırmazlık hattı oluşturur.

Hedef Sektör ve Uygulama Alanı:

Motorlu katlanır raylı tente imalatçıları, askılı pergola sistemleri üreticileri, açılır-kapanır kış bahçesi montaj firmaları ve mimari alüminyum doğrama fabrikaları.

Hammadde ve Tolerans Kimliği:

• PVC ve TPE Ekstrüzyon: Ray kanalına geçen 7 mm'lik üst kilit kökü, hareket sarsıntılarında yuvadan kurtulmaması için optimum sertliktedir. Sürekli sürtünmeye ve esnemeye maruz kalan 50 mm'lik asimetrik açılı kanat kısmı ise yüksek aşınma direncine ve uzun boyuna rağmen sarkma yapmayan "hafıza" kararlılığına sahip esnek ko-ekstrüzyon (Co-ex) teknolojisiyle üretilmiştir.

İklimsel ve Termal Kararlılık (Isı Değerleri):

• CNR Seal- PVC Serisi: -20°C ile +60°C arasındaki standart mevsimsel sıcaklıklarda çalışır. Standart tente ve gölgelendirme projeleri için oldukça ekonomik ve uzun ömürlü bir ray yalıtım çözümüdür.

• CNR Seal- TPE Serisi: -40°C ile +80°C arasındaki en ekstrem iklim şartlarında üstün termal kararlılık gösterir. Yazın güneş altında kalarak adeta fırın gibi ısınan alüminyum rayların içinde erime, sarkma, gevşeme veya yapışma yapmaz; kışın dondurucu kar yükü ve don olaylarında sertleşmeyerek mekanizmanın sıkışmasını önler.

Ambalaj ve Üretim Metrajı:

• Standart Sarım: Bu ray koruma ve süpürme modelimiz için fabrikamızın belirlediği standart paketleme/sarım miktarı 100 metredir.

• Esnek Çözüm: İmalatçıların ve montaj ekiplerinin uygulama esnasında fire vermesini önlemek adına, müşteri talebine ve profil boylarına göre istenilen özel metrajlarda makara veya bobin sarımı gerçekleştirilir.

Müşteriye Özel (Fason) Esneklikler:

• Alüminyum ray profillerinin ve konseptin rengine (Antrasit Gri RAL 7016, Siyah, Beyaz, Krem vb.) tam uyum sağlayarak görsel bütünlük kuracak farklı renk seçenekleri.

• Montaj sahasında kesim işçiliğini ortadan kaldıran projenize özel boy kesim imkanı.
