Fotoselli Kapı Fitili

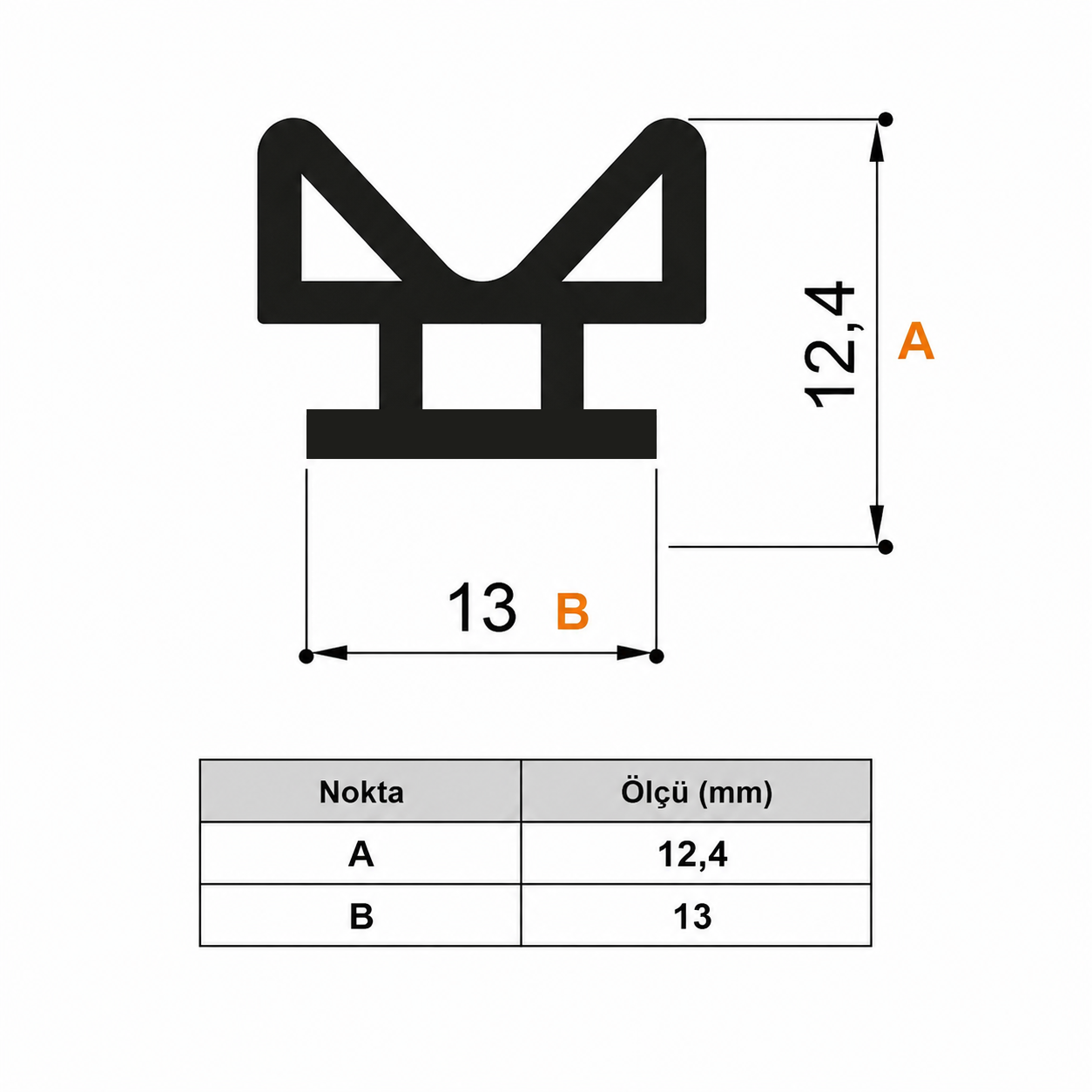

Geometrik Tasarım ve Kesit Analizi:

• Taban (Geçme Kanal) Genişliği: 13 mm (Standart alüminyum dikey kanat profillerindeki T-kanal yataklarına tam toleransla oturur).

• Toplam Yükseklik: 12.4 mm (Kompakt ve dengeli profil yüksekliği sayesinde dar mekanizmalarda rahatça çalışır).

• Kanal ve Geometri Yapısı: Ürün, alt kısmında profil kanalına mekanik olarak kilitlenen çift ayaklı bir T-taban yapısına, orta gövdede dikey mukavemeti destekleyen çift dikey direğe sahiptir. En üst yüzeyinde ise sağa ve sola doğru simetrik açılan çift kanatlı içbükey (V-kesit) bir sızdırmazlık geometrisi barındırır.

• Sistemdeki Fonksiyonel Görevi:

  • Çift Kanatlı Yüzey Teması ve Kenetlenme: Fotoselli kapı kanatları kapanma merkezine ulaştığı an, üstteki çift açılı içbükey yüzey karşı taraftaki profil hattıyla veya uyumlu fitille geniş açılı bir temas kurar. Boşlukları çift yönlü kapatarak sızdırmazlık bütünlüğü sağlar.

  • Süspansiyon ve Darbe Sönümleme: Gövdeyi tabana bağlayan çift dikey ayak yapısı, kapının yüksek hızda kapanma anlarında oluşan mekanik dikey baskıyı esneyerek karşılar. Kanatların birbirine sert darbe vurmasını engelleyen bir tampon görevi üstlenir.

  • Isı, Toz ve Hava Bariyeri: Oteller, plazalar ve mağazalar gibi dükkân girişlerinde dikey hat boyunca kesintisiz bir sızdırmazlık katmanı oluşturur. İç ortamın iklimlendirilmiş (klima/ısıtma) havasını korurken, dışarıdaki tozu ve rüzgârı engeller.

• Hedef Sektör ve Uygulama Alanı:

  • Fotoselli otomatik sürgülü kapı üreticileri, T-kanallı alüminyum dikey profil serileri kullanan geçiş sistemleri montajcıları ve mimari alüminyum doğrama fabrikaları.

Hammadde ve Tolerans Kimliği:

• PVC ve TPE Ekstrüzyon: Alüminyum profile geçen 13 mm'lik T-taban yapısı ve gövde direkleri, sarsıntılarda yerinden çıkmayacak mukavemet ve sertliktedir. Sürekli dikey basınca ve esnemeye maruz kalan çift açılı üst kanat kısımları ise yüksek ölçü koruma yeteneğine (hafıza kararlılığına) sahip esnek ko-ekstrüzyon (Co-ex) teknolojisiyle üretilmiştir.

• İklimsel ve Termal Kararlılık (Isı Değerleri):

  • CNR Seal- PVC Serisi: -20°C ile +60°C arasındaki standart mevsimsel sıcaklıklarda çalışır. Bina içi geçiş koridorları veya standart iklim şartlarındaki ticari fotoselli kapı projeleri için en ekonomik çözümdür.

  • CNR Seal- TPE Serisi: -40°C ile +80°C arasındaki en ekstrem dış cephe şartlarında üstün termal kararlılık sunar. Doğrudan dış ortama açılan plaza girişlerinde, yazın güneş altında kavrulan alüminyum profillerde gevşeme/sarkma yapmaz; kışın donda sertleşmeyerek kapı emniyet fotosellerinin (sıkışma sensörlerinin) hata vermesini önler.

• Ambalaj ve Üretim Metrajı:

  • Standart Sarım: Bu hareketli sistem modelimiz için fabrikamızın belirlediği standart paketleme/sarım miktarı 100 metredir.

  • Esnek Çözüm: İmalatçı firmaların üretim hatlarındaki fire oranını sıfıra indirmek adına, müşteri talebine ve sipariş hacmine göre istenilen özel metrajlarda koli, makara veya bobin sarımı gerçekleştirilir.

• Müşteriye Özel (Fason) Esneklikler:

  • Alüminyum profil konseptlerine (Eloksal Gri, Antrasit Gri, Siyah, Beyaz vb.) tam uyum sağlayacak zengin renk seçenekleri.

  • Montaj hatlarında kesim işçiliğini ve zaman kaybını ortadan kaldıran projenize özel boy kesim imkânı
